Курчатовский специализированный источник синхротронного излучения "КИСИ-Курчатов"

Экспериментальная станция БЕЛОК-РСА ( К2.6.)

Двухкристалльный монохроматор фирмы FMB Oxford с водяным охлаждением

1. Назначение и возможности

Предназначена для проведения экспериментов по рентгеновской дифракции от макромолекулярных монокристаллов, кристаллов низкомолекулярных соединений (в том числе металлорганических каркасов (MOF)) и поликристаллических материалов.

Возможно получение наборов дифракционных данных с разрешением 1-1,2Å для кристаллов с параметрами решетки до 100Å, с разрешением 1,6–1,8Å для кристаллов с параметрами решетки ~ 200Å. Максимальное разрешение съемки для низкомолекулярных соединений ~0.6Å.

2. Основные параметры станции

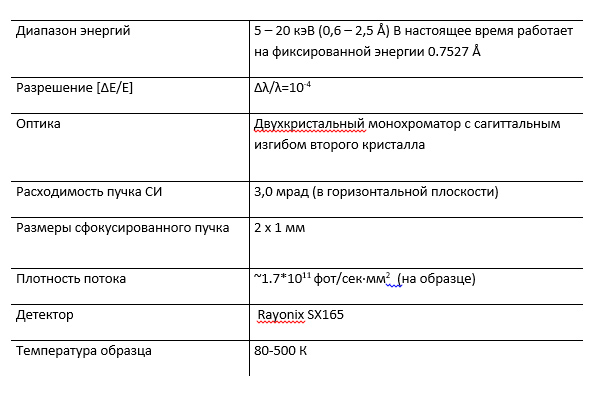

Станция установлена на поворотном магните. В состав канала станции входит двухкристальный монохроматор с сагиттальным изгибом второго кристалла для горизонтальной фокусировки излучения, системы коллимации и диагностики пучка.

Дифрактометр Marresearch dtb с установленым низкотемпературным устройством Cryostream 700Plus (Oxford cryosistems).

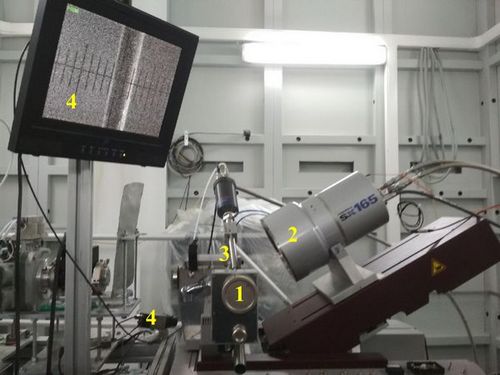

1 - юстировочная каретка и узел образца; 2 - двумерный детектор в наклонной конфигурации (29.5°);
3 -крио-система; 4 - система визуализации положения образца.

3. Экспериментальные методики

В гониометре предусмотрена возможность вращения образца только вокруг горизонтальной оси φ. Однако использование двумерного детектора (2048х2048) и существующая возможность менять расстояние образец-детектор от 30 до 375 мм и поворачивать детектор в вертикальной плоскости на угол 2Θ до 30°, делает её пригодной как для исследования атомной структуры макромолекулярных монокристаллов, так и для структурных исследований кристаллов с меньшими параметрами ячейки, в том числе методом порошка.

Станция позволяет проводить исследования поликристаллических материалов (в том числе слаборассеивающих) методом преобразования двумерной дифракционной картины в одномерную зависимость, имеющую высокую статистическую значимость. Возможно получение дебаеграмм с угловым разрешением 0,04° для образцов в капилляре диаметром 0,2 мм. Определение размеров и ориентационных соотношений наноразмерных кристаллических включений в кристаллах. Фазовый анализ (в том числе температурные переходы).

4. Образцы

Кристаллические, поликристаллические материалы, устанавливаемые в специальные криопетли либо запакованные в капилляры.

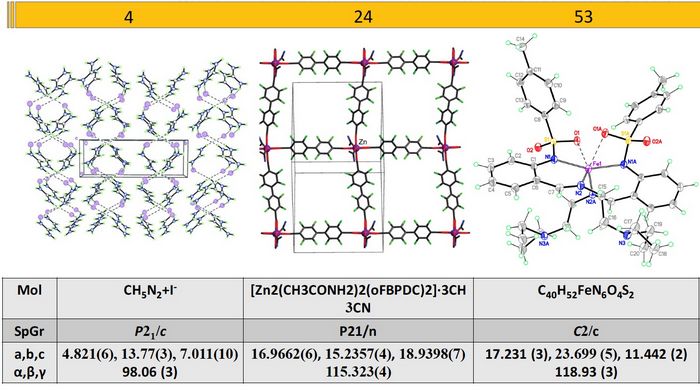

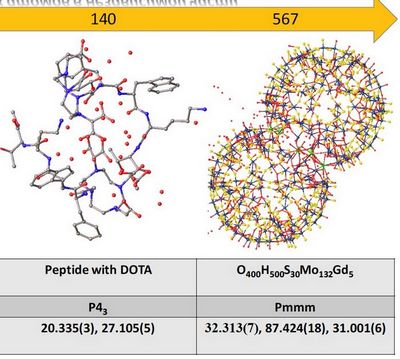

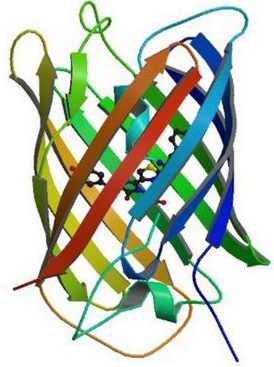

5. Примеры исследований

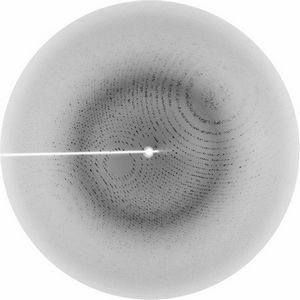

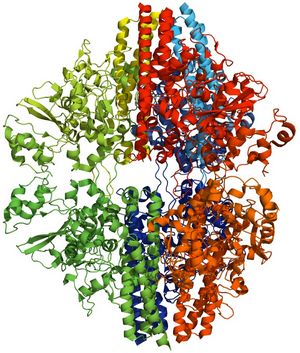

Цитохром с нитритредуктаза (TvNiR) из экстремофильной бактерии Thioalkalivibrio nitratireducens Разрешение 1.5Å

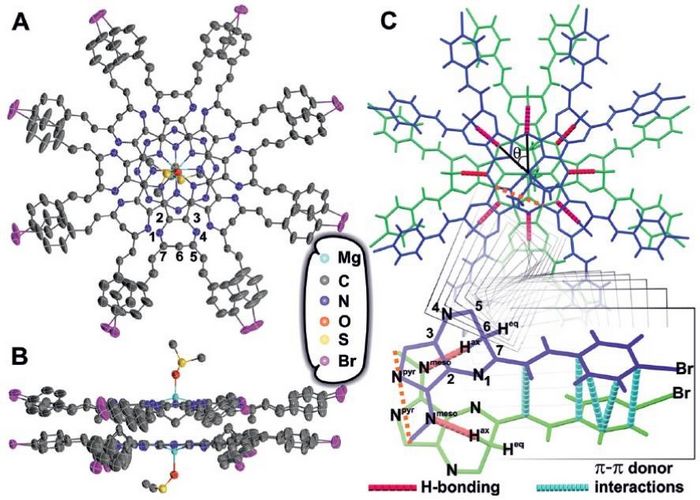

Диазипин-порферазиновый комплекс магния

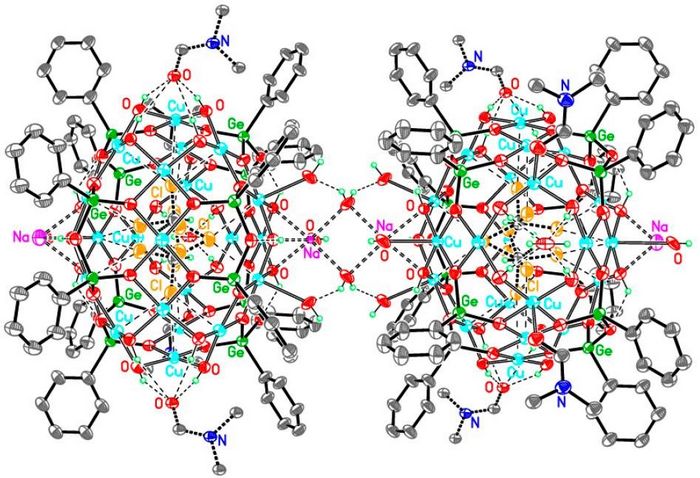

Металло-гермсесквиоксан

Видеосюжет. Экспериментальные станции "КИСИ-Курчатов". БЕЛОК-РСА
