Исследовательский реактор ИР-8

Станция нейтронной стресс-дифрактометрии  СТРЕСС

Станция для получения прямой информации о деформациях и напряжениях внутри массивных поликристаллических объектов.

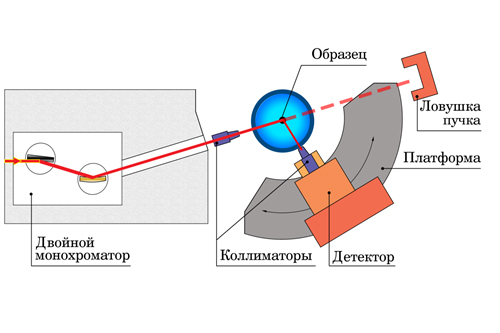

Благодаря достаточно большой проникающей способности нейтронов в большинстве материалов, метод нейтронной стресс-дифрактометрии является единственным неразрушающим методом, позволяющим измерить распределение напряжений в объемных материалах. Для стресс-дифрактометра на реакторе ИР-8 был разработан уникальный двухкристальный монохроматор PG002+Si220 (мозаичный кристалл и фокусирующий в горизонтальной плоскости идеальный кристалл) с фиксированной длиной волны. Благодаря такой схеме монохроматизации было достигнуто хорошее разрешение, а потеря в интенсивности компенсирована за счёт близкого размещения монохроматора к активной зоне реактора.

Длина волны λ=1,55 А близка к минимуму полного сечения нейтронов для ферритной стали, что увеличивает проникающую способность нейтронов в этом материале. Совокупность конструкторских решений, примененных при проектировании станции, делает СТРЕСС инструментом, не уступающим по своим характеристикам ведущим мировым установкам.

1. Экспериментальные методики

Метод нейтронной стресс-дифрактометрии основан на анализе разницы в межплоскостных расстояниях напряженного и не напряженного материалах, позволяет строить детальные карты пространственного распределения внутренних напряжений в поликристаллических объектах, сварных швах, материалах аддитивных технологий и др. А так же измерение напряжений вблизи поверхности от 200 мкм и в тонких пластинах с разрешением 200 мкм.

2. Образцы

Массивные объекты и изделия, имеющие кристаллическую структуру. Максимальная толщина образца до 50 мм в стальных изделиях и до 150 мм в алюминиевых. Максимальный вес исследуемого образца 50 кг.

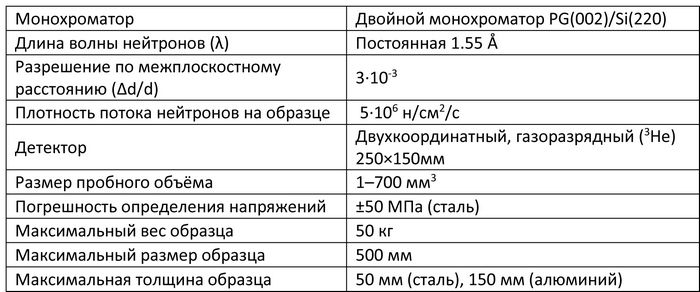

3. Основные характеристики станции
