Экспериментальные станции и методы исследований НИК ИР-8



Уникальная научная установка "Нейтронный исследовательский комплекс на базе реактора ИР-8" (НИК ИР-8) предназначен для проведения нейтронно-физическими методами фундаментальных и прикладных исследований в различных областях науки: ядерной физики и энергетики, физики конденсированного состояния, аэрокосмической и оборонной отраслях, судостроении, материаловедении, науках о Земле, биологии и медицины, социо-гуманитарных науках.

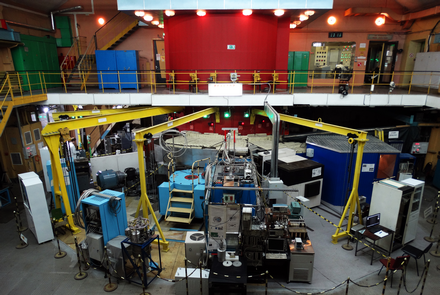

НИК ИР-8 расположен в физическом зале исследовательского реактора ИР-8, и включает в себя следующие станции:



СТРЕСС

Станция нейтронной стресс-дифрактометрии, предназначена для получения прямой информации о деформациях и напряжениях внутри массивных поликристаллических объектов.

Станция создана в НИЦ "Курчатовский институт".

Используется метод нейтронной стресс-дифрактометрии, основанный на измерении смещения и уширения дифракционных пиков от микрообъёмов внутри напряжённого материала по сравнению с ненапряжённым. Метод позволяет строить подробные карты пространственного распределения внутренних напряжений в материале.

Максимальный вес исследуемого образца 100 кг



МОНД

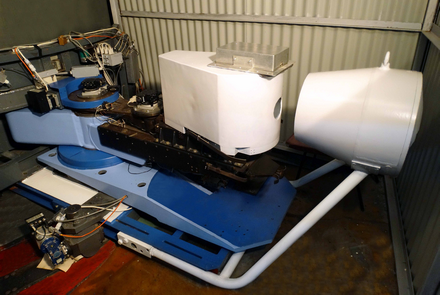

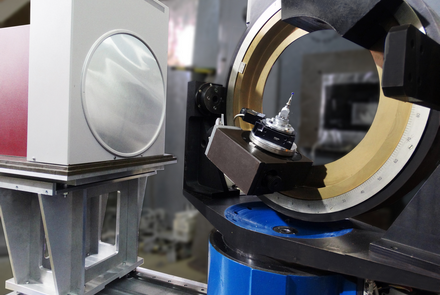

Станция нейтронной монокристальной дифракции. На станции реализован метод монокристальной нейтронной дифрактометрии на базе пятикружного гониометра с полным эллеровым кольцом для исследований атомной и магнитной структур монокристаллических материалов.

Станция создана в НИЦ "Курчатовский институт".

Используемый метод монокристальной нейтронной дифрактометрии позволяет решать следующие задачи:

  • Структурный анализ соединений
  • Исследование водородных связей
  • Разупорядочение и упорядочение структуры
  • Исследование ангармонизма тепловых колебаний атомов
  • Двойникование
  • Магнитные структура и упорядочение
  • Структурные и магнитные переходы
  • Несоразмерные структуры

Характерный размер монокристаллов для структурных исследований – 5 – 25мм3



АТОС

Станция неупругого рассеяния нейтронов, предназначена для измерения спектра рассеянных нейтронов как функцию энергии E и переданного импульса Q, т.е. обеспечивает получение четырехмерного массива данных: счет, энергия, две компоненты вектора Q (в плоскости рассеяния).

Используемые методы постоянной передачи импульса и постоянной передачи энергии позволяют проводить исследования дисперсии решеточных и магнитных возбуждений.

Образцы - монокристаллы с объемом не менее 1см3



ДИСК

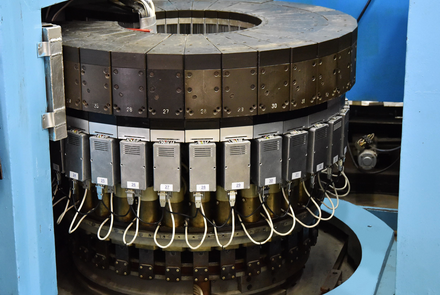

Станция нейтронной порошковой дифракции, на которой реализован метод дифракции нейтронов для исследования атомной и магнитной структур порошковых материалов в экстремальных условиях. Станция создана в НИЦ "Курчатовский институт".

Используемый метод дифракции нейтронов, основан на упругом рассеянии нейтронов. Возможно проведение измерений:

  • в диапазоне температур : 4 – 300 К и 300-1000 К;
  • при изменении давления от атмосферного до 20 кБар;

Возможно проведение нейтронографического структурного анализа.

Образцы - порошковые материалы объем 0,3 см3 и более.



ДРАКОН

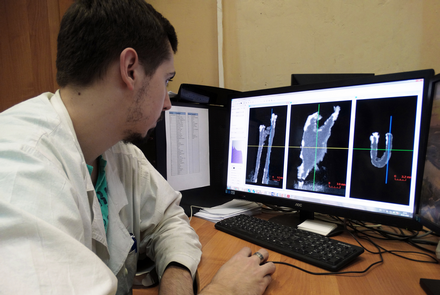

Станция нейтронной томографии, предназначена для проведения диагностики внутреннего строения габаритных объектов методами нейтронной радиографии и томографии.

Станция создана в НИЦ "Курчатовский институт".

Используемые методы:

  • Нейтронная радиография. Метод основан на регистрации теневых проекций объекта, просвечиваемого нейтронным пучком;
  • Нейтронная томографии. Метод заключается в восстановлении трёхмерного распределения нейтронооптической плотности по объекту путём математической обработки.

Образцы – объекты с неоднородными включениями (минимальный размер включений 0.2 мм для образца толщиной не более 20 мм). Толщина образца зависит от элементного состава материала. Масса образца - не более 100 кг.



СТОИК

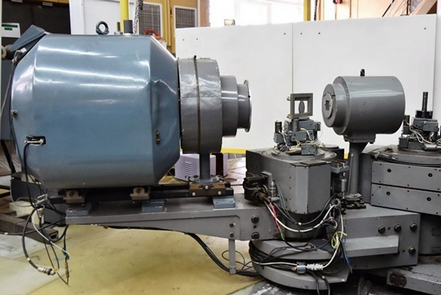

Станция ультрамалоуглового рассеяния нейтронов. Предназначена для исследования микронеоднородностей в конденсированном веществе.

Станция создана в НИЦ "Курчатовский институт".

Используется метод ультрамалоуглового рассеяния нейтронов на основе трёхосного спектрометра в конфигурации двухкристального дифрактометра на совершенных кристаллах.

Образцы - пористые материалы, керамики, сплавы, ферромагнетики, композиты, коллоиды, цементы, глины, угли, минералы, горные породы, порошки, преципитаты, композиты, продукты нанотехнологий, продукты аддитивных технологий, гели, мезоскопические магнитные частицы.
